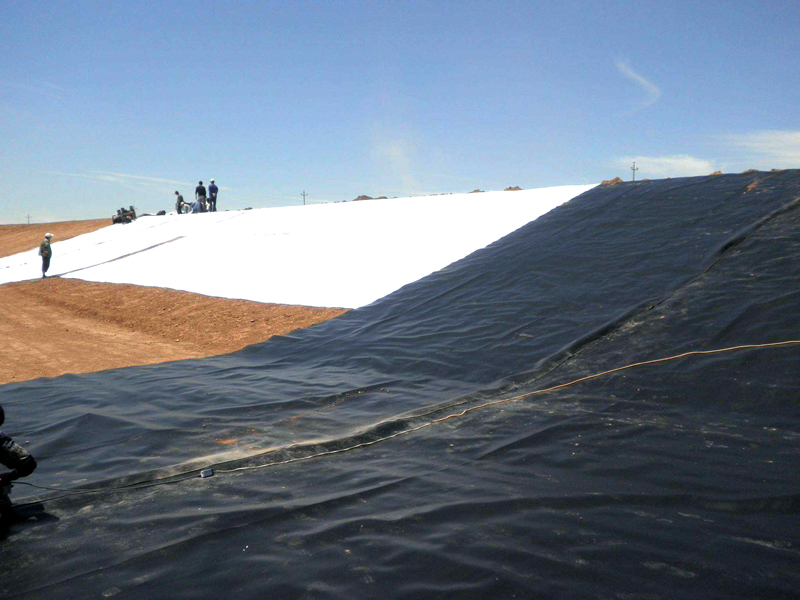

土工膜優(yōu)化焊接工藝參數(shù)

　　在材料運輸及施工過程中，容易出現(xiàn)土工膜破損或焊縫取樣實驗不合格等特殊情況，因此必須進行修補施工，需要進行本項測試分析，擬對修補部位采用PE膠粘法，并進行氣密性檢測及真空度檢測。


　　根據(jù)設計要求合膜式hdpe土工膜的焊接溫度為180~300T，在25T的氣溫條件下當焊接溫度調(diào)整為180T，焊縫明顯存在虛焊現(xiàn)象，且不能形成封閉空間，封堵后無法進行氣密性壓力試驗。經(jīng)現(xiàn)場多次試驗，對土工膜的焊接溫度、焊接的行走速度、充氣壓力和穩(wěn)壓時間進行測試，確定了防滲膜優(yōu)化焊接工藝參數(shù)。


　　有實驗結(jié)果可知，土工膜的焊接溫度為300P,通過土工膜的試焊,確定了該地區(qū)的復合土工膜焊接工藝參數(shù)，焊接合格率達到了滿意,保證了土工膜焊接一次合格率的顯著提高。土工膜防滲施工中通過試驗對土工膜焊接參數(shù)優(yōu)化，使得現(xiàn)場焊接一次合格率由75%提高到97%以上，不僅有效的保證了防滲工程的施工質(zhì)量和工程進度，并充分證明了合膜式土工膜防滲施工技術應用的可行性,
