土工膜錨固與鋪裝

　　土工膜錨固

　　土工膜錨固分水準錨固及縱向錨固。在水準馬道里側基坑開挖錨固溝，溝底寬1.0m，溝深1.0m，鋪裝土工膜后現澆板C30砼錨固梁，錨固梁橫剖面為1.0II1X1.0m;坡表面沿豎直馬道方位每20m基坑開挖縱向錨固溝，溝底寬0.5m，溝深0.3m，鋪裝土工膜后現澆板C30砼錨固梁，錨固梁橫剖面為0.42m×0.3m。橫縱向錨固梁沖殺的邊坡內選用框格梁系統分區，現澆板框格梁規范凌長2.5m、2.0m，框格梁橫斷面bXh=0.2m×0.2m，棱形布局，框格內選用200ram厚沙礫砂石料(粒度50ram，圓礫)夯實回填土。當邊坡傾斜度一致時，應先預制構件框格梁，規范凌長2.3m，框格梁橫斷面b×h=0.2m×0.2m，棱形布局，在連接點處選用C35二期砼聯接。

　　(1)錨固溝基坑開挖后查驗邊坡及錨固溝是不是整平，并立即鋪裝“兩布一膜”;

　　(2)錨固梁、框格梁鋼筋連接不可選用焊接方法，需采用捆扎搭接，企業錨固梁、框格梁鋼筋綁扎好后穩妥置放于錨固溝及邊坡內，不可戳破土工布及土工膜。

　　(3)混泥土錨固梁及框格梁模版需妥當置放，不可毀壞土工布及土工膜。

　　(4)框格梁內沙礫砂石料添充結束需整平密實度，添充時不可毀壞土工布及土工膜。

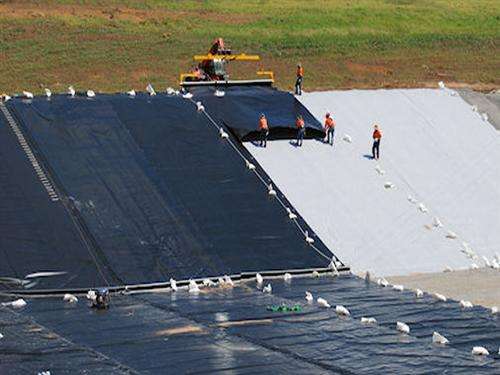

　　土工膜鋪裝

　　(1)主壩上下游壩坡土工膜鋪裝：主壩上下游壩坡為砌墻干砌石邊坡防護一部分，原上下游壩坡構造不會改變，鋪裝土工膜前先鋪裝200ram厚細沙基礎墊層，再鋪裝“兩布一膜”，膜上端選用200mm厚C30F200預制混凝土邊坡防護做為保護層厚度，并沿壩坡每l0m設一道1.0mx1.0m錨固梁，另外在水壩上下游壩腳處設1.0x1.0m腳槽。C30砼邊坡防護通縫布局，分縫問距為2.0x2.0m，縫寬20ram，聚乙烯泡沫板填縫。壩頂標高999.0m至996.0m標高段邊坡防護(進行總寬9.0re)選用整體面層密貼河卵石加糙，河卵石粒度不低于50ram。

　　(2)臨時性壩上中下游壩坡土工膜鋪裝：“兩布一膜”緊靠壩坡鋪裝，馬道里側設hdpe土工膜錨固溝，溝底寬1.0m，溝深1.0m，“兩布一膜”鋪裝后沿壩頂、壩底及壩坡999.0m、990.0m、980.0m、9700m標高各自設1.0mxi.0mC30F200砼錨固梁。膜上端選用200mm厚C30F200預制混凝土邊坡防護做為保護層厚度，C30砼邊坡防護通縫布局，分縫間隔為2.0×2.0m，縫寬20ram，高壓聚乙烯聚乙烯泡沫板填縫。壩頂標高1002.0m至999.0m標高段上中下游面邊坡防護(進行總寬9.0m)選用整體面層密貼河卵石加糙，河卵石粒度不低于50mm。
